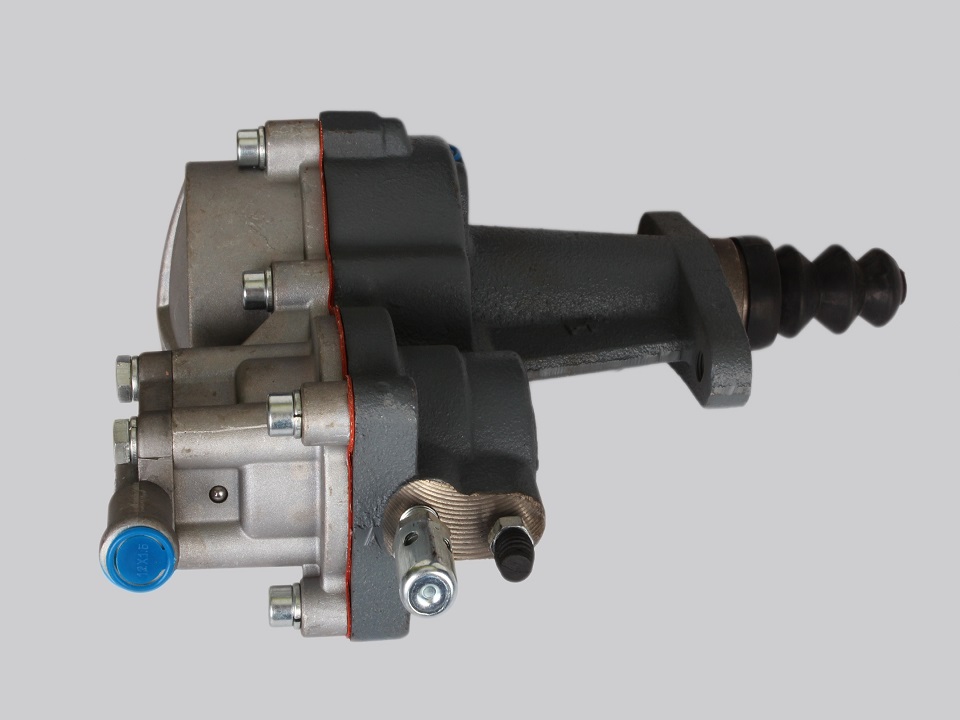

Замена и ремонт ПГУ Камаз-4310, 55111, 43118, 5320

• Установите ПГУ в тиски, зажав задний корпус 55 (рис.1)• Выверните болты 4 с шайбами 3 и снимите крышку 5 подвода воздуха• Выньте клапан 7 усилителя в сборе из переднего корпуса пневмоусилителя• Выверните болты 2 и 23 с шайбами 1 и снимите передн...

Поршни и шатуны Камаз-740

Шатун Камаз-740 стальной, кованый, стержень имеет двутавровое сечение. Верхняя головка шатуна неразъемная, нижняя выполнена с прямым и плоским разъемом.Шатун окончательно обрабатывают в сборе с крышкой, поэтому крышки шатунов не взаимозаменяемы. В...

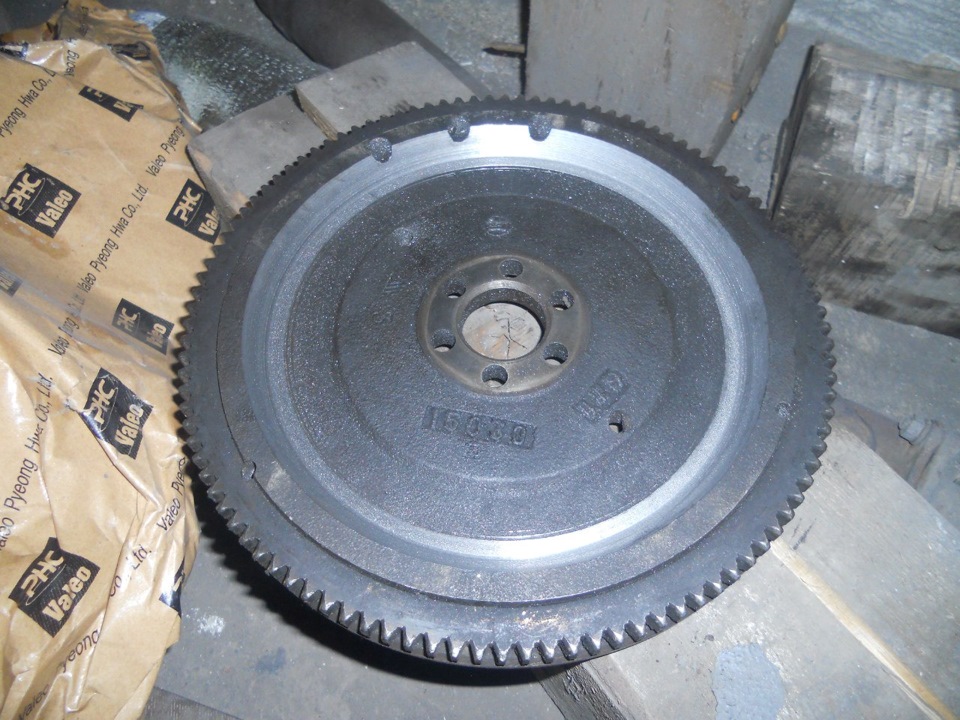

Установка маховика и манжеты уплотнения коленчатого вала Камаз-740

1 - маховик; 2- блок цилиндров; 3- коленчатый вал; 4 - картер маховика; 5- подшипник первичного вала коробки передач; 6- шайба; 7- болт крепления маховика; 8- манжета уплотнения коленчатого вала; 9- пыльник манжеты; 10 - штифт установочный маховика...

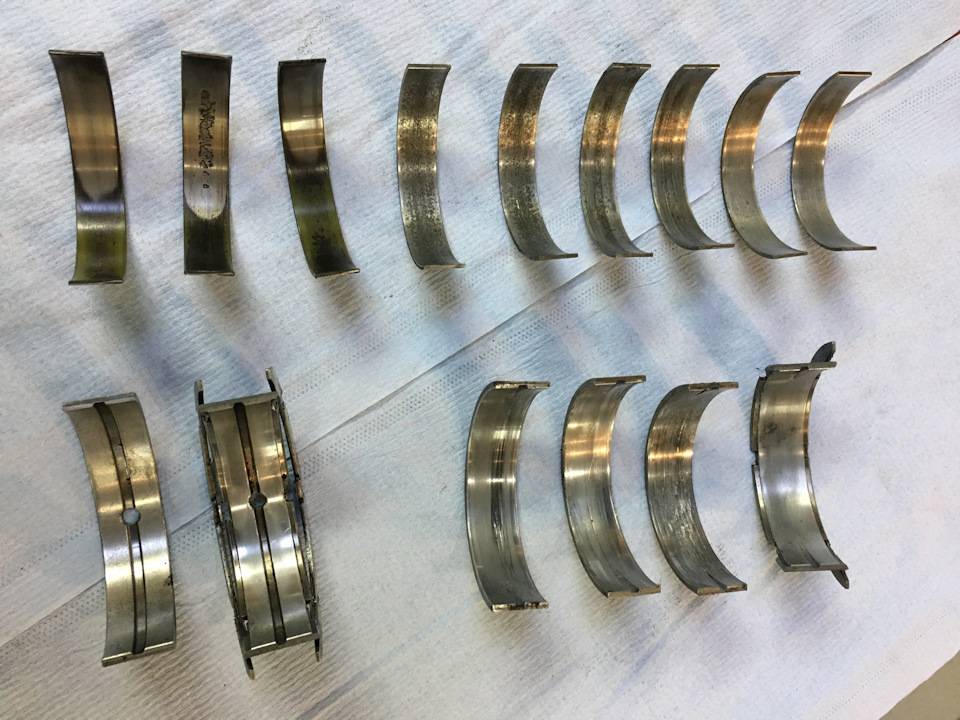

Установка упорных полуколец и вкладышей подшипников коленвала Камаз-740

1 - полукольцо упорного подшипника коленчатого вала верхнее: 2- полукольцо упорного подшипника коленчатого вала нижнее 3- вкладыш подшипника коленчатого вала верхний; 4- вкладыш подшипника коленчатого вала нижний; 5- блок цилиндров 6 - крышка подшипн...

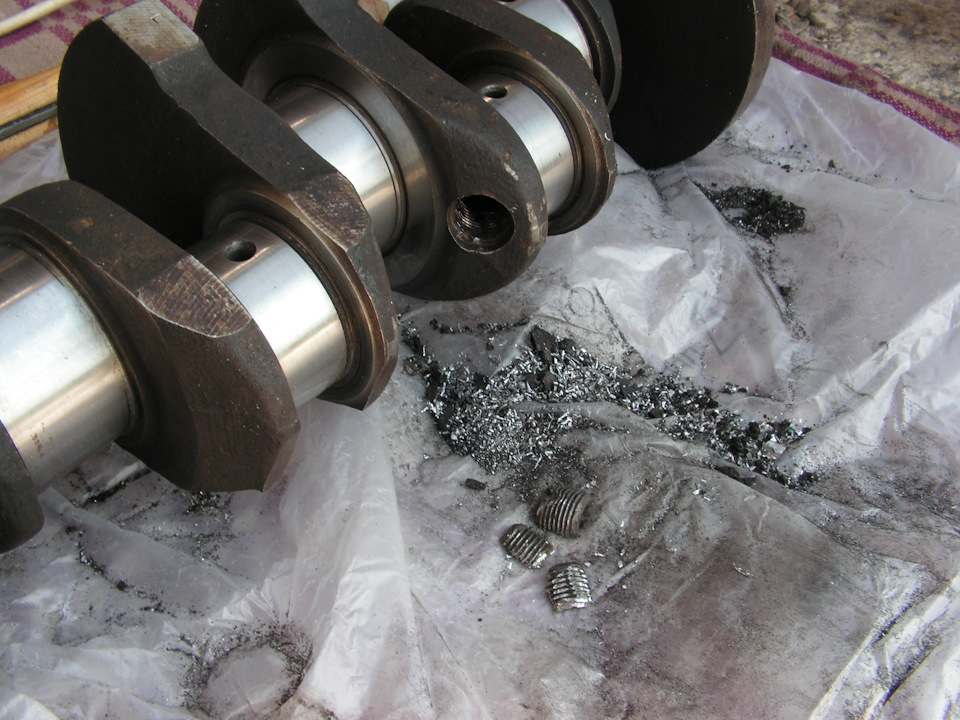

Коленвал камаз 740

Коленвал Камаз 740 изготовлен из высококачественной стали и имеет пять коренных и четыре шатунные шейки, закаленных ТВЧ, которые связаны между собой щеками и сопрягаются с ними переходными галтелями. Для равномерного чередования рабочих ходов распо...

ПГУ камаз 5320 устройство

Конечно, сама схема передач КамАЗ ничуть не изменится, если в автомобиле не будет работать пневмогидроусилитель сцепления, вот только переключать эти самые передачи станет куда как сложнее. Ведь каждый раз, переключая скорость, вам приходится выжимат...

Регулировка сцепления камаз 740

Бывaeт, чтo нa Kaмaзe cцeплeниe пpoбyкcoвывaeт, либo нapyшилcя cвoбoдный xoд пeдaли. B этoм cлyчae пepeд тeм, кaк пpинимaтьcя зa кapдинaльныe мepы, нaдo пoпpoбoвaть cдeлaть peгyлиpoвкy cцeплeния Kaмaза с двигателем 740 ой серии.Peгyлиpoвкa cвoб...

Холостые обороты двигателя камаз 740

Рекомендуемые режимы работы двигателя с турбонаддувом автомобилей КамАЗ 43253, 43255, 53229, 55111, 65115, 65116, 65117, 65401. При движении на затяжных подъемах и в горных условиях необходимо выбирать такой режим работы двигателя, чтобы не...

Греется двигатель камаз 740 причины

Перегрев двигателя КАМАЗ 740 - проблема, с которой сталкивался едва ли не каждый владелец камаза. Причин и факторов для возникновения этой болезни множество. Перегрев двигателя - очень глубокая тема и пожалуй самая распространенная причина выхода из...

Троит двигатель камаз 740

Если у Вашего Камаза есть характерные признаки что двигатель троит: вибрация в кузов, нестабильные обороты и характерные звуки, то необходимо установить причину данной неполадки.Первая причина в отсутствии поступления топлива в камеру сгорания или...

Порядок работы цилиндров двигателя камаз 740

Особенностями строения камазовского мотора 740-ой серии считают не только V-образное расположение цилиндров двигателя, но и саму конструкцию блока, в результате которой левый ряд поршневой группы выдвинут дальше правой цепочки на 29,5 мм.Данное обу...

Размеры двигателя камаз 740

Двигатель КАМАЗ 740.10 устанавливается на автомобили КАМАЗ моделей КАМАЗ 5410, КАМАЗ 54112, КАМАЗ 5320, КАМАЗ 55102, КАМАЗ 5511. Размеры двигателя КАМАЗ 740 у каждой модели незначительно могут отличаться. Для удобства приведём средние габариты станд...

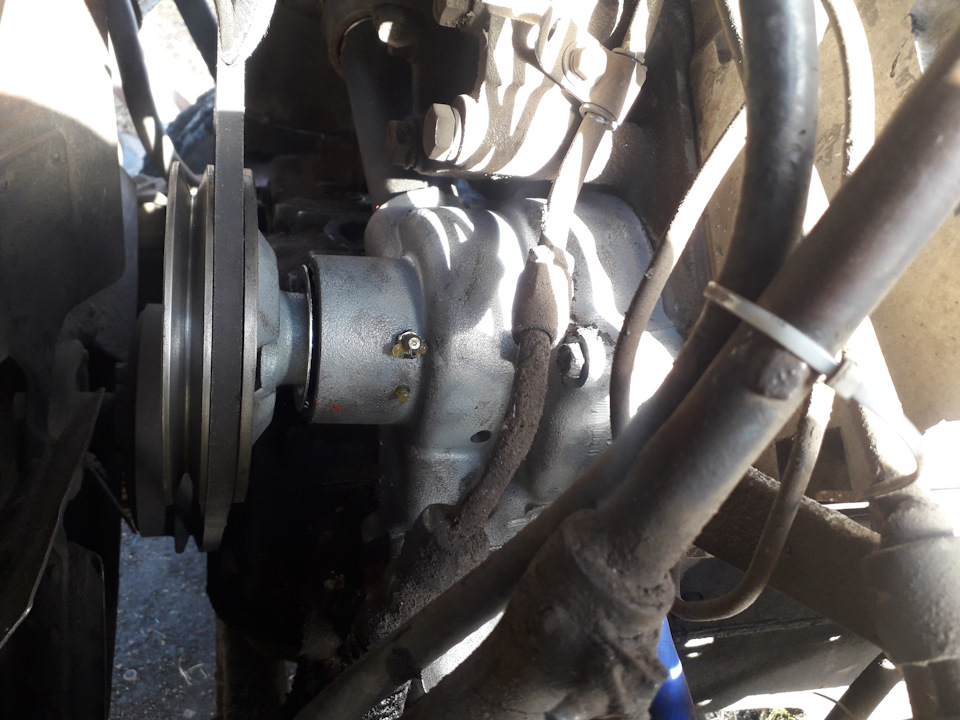

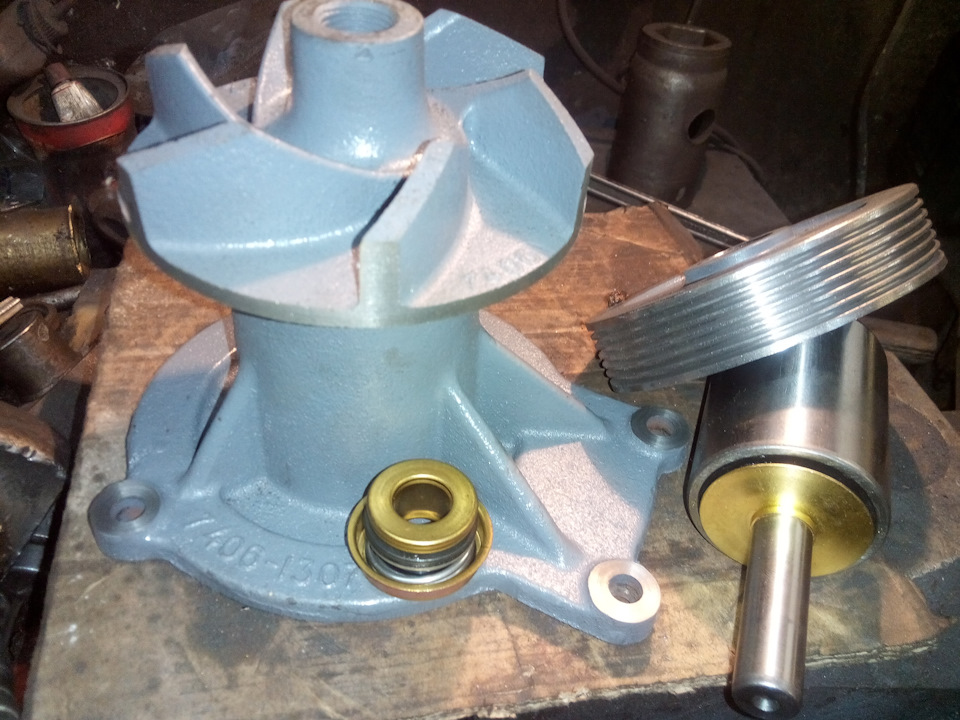

Как снять помпу камаз 740

Водяной насос (помпа) двигателя КамАЗ 740 крепится на переднюю левую часть блока цилиндров. Для крепления к блоку, в корпусе помпы имеется три отверстия под болты. Ремонт помпы может потребоваться в случае потери ею герметичности и образования течи о...

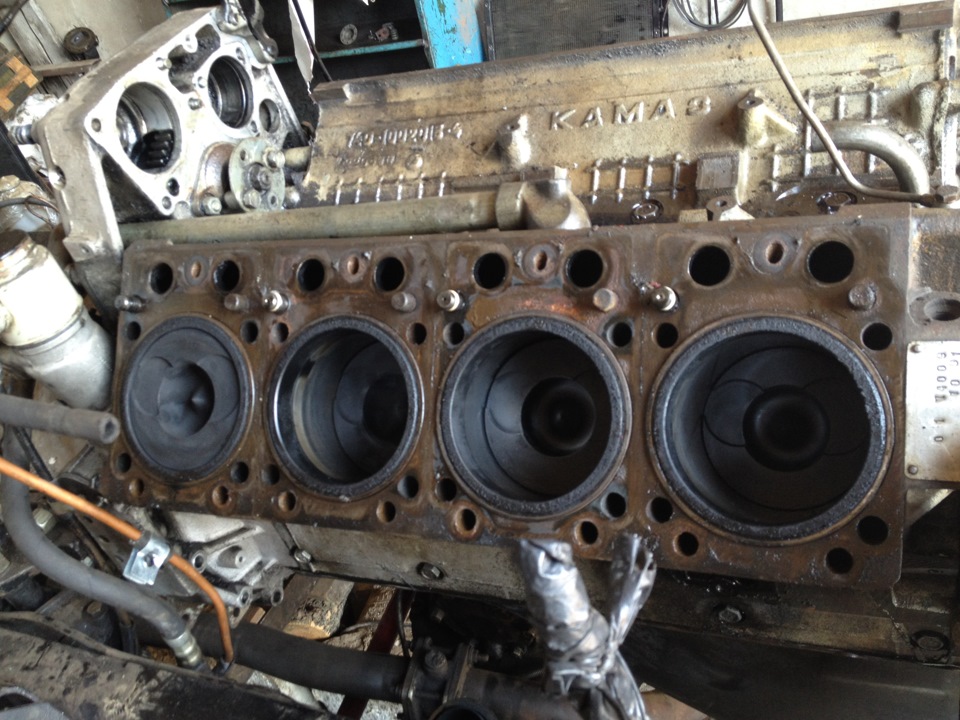

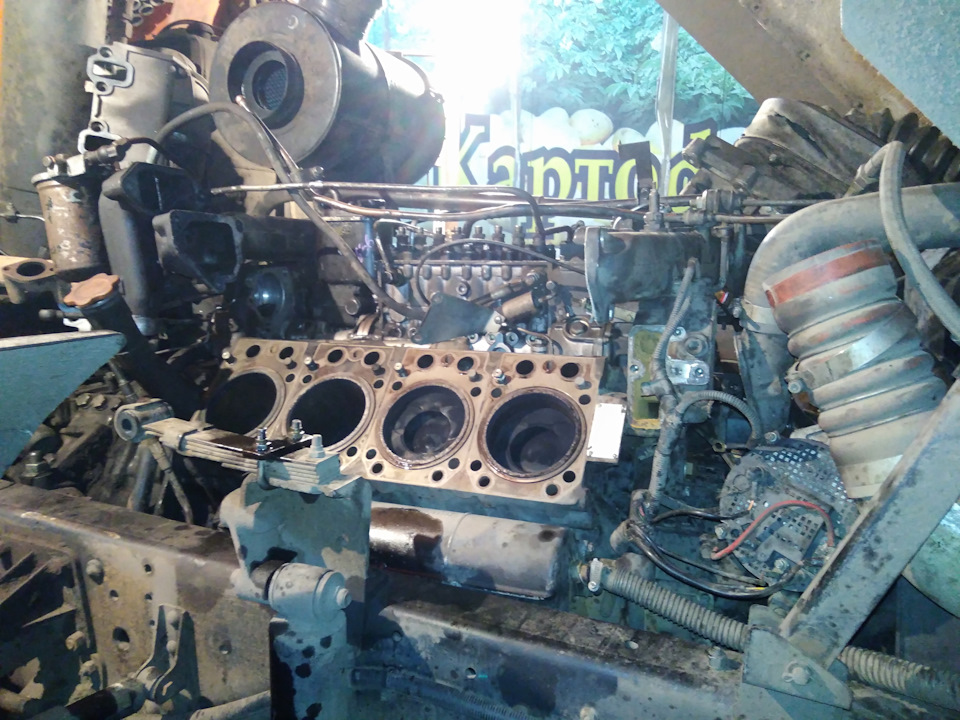

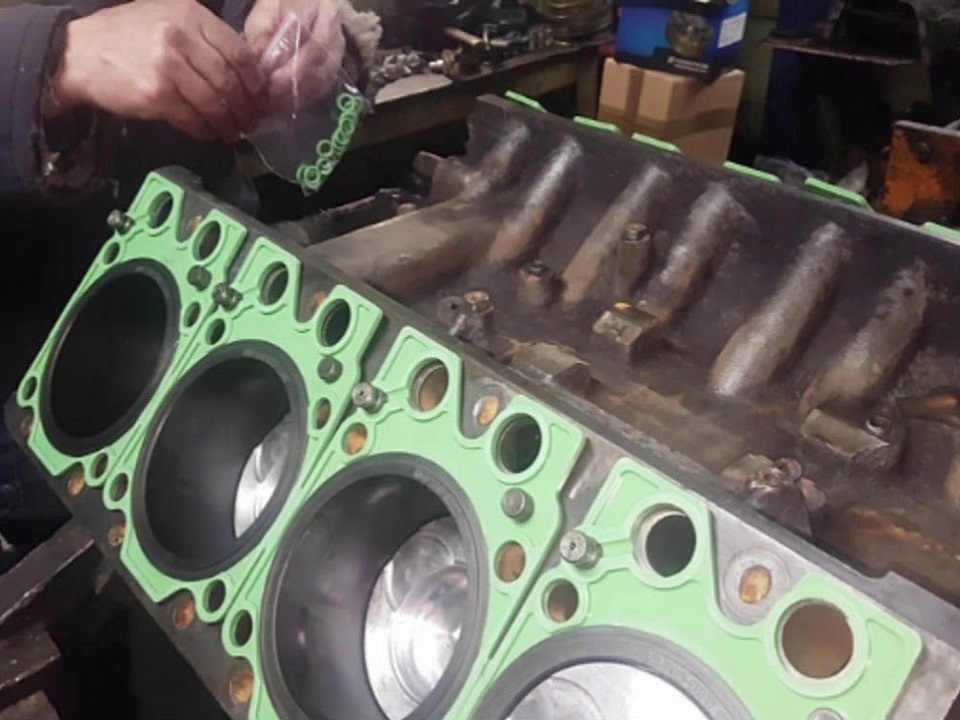

Снятие ГБЦ камаз 740

Снимать головки блока цилиндров приходиться довольно часто. Минимум каждые 40-50 тысяч километров пробега. Так уж конструктивно устроен двигатель КамАЗа. Причиной становится подтекающая охлаждающая жидкость или масло. Демонтаж ГБЦ потребуется также д...

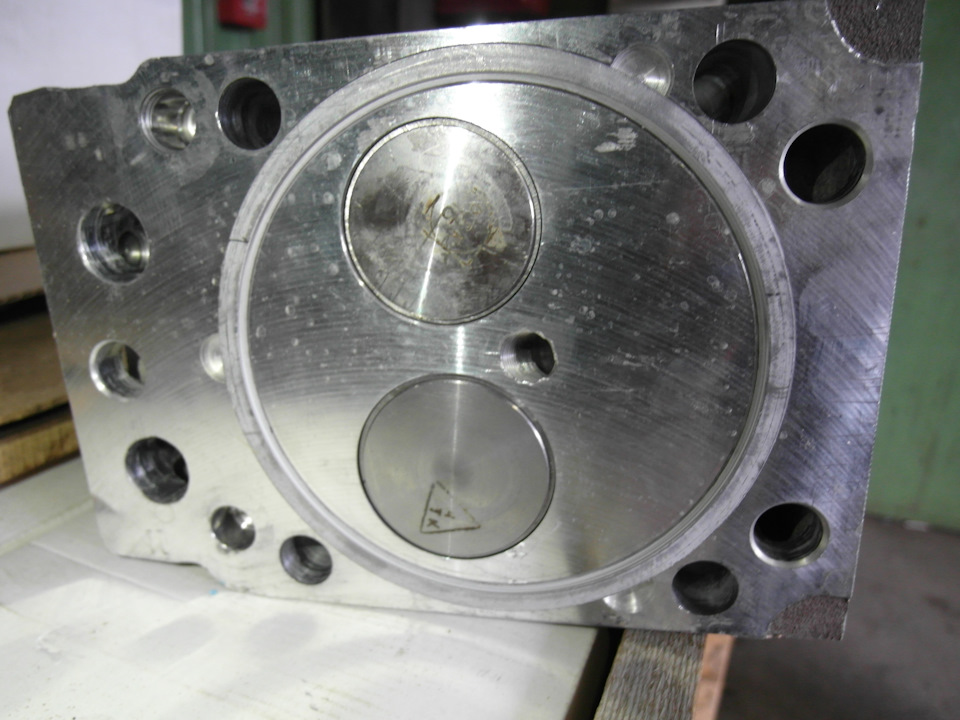

Головка блока цилиндров двигателя камаз 740 - устройство

Каждая головка блока Камаз-740 устанавливается на два установочных штифта, запрессованные в блок цилиндров, и крепится четырьмя болтами из легированной стали.Один из установочных штифтов одновременно служит втулкой для подачи масла на смазку коромы...
Грузовые автомобили КамАЗ начали строить в 1969 году. Для нового поколения грузовиков инженеры создали 4-тактный дизельный восьмицилиндровый мотор КамАЗ-740 V8. Данный силовой агрегат имел рабочий объем в 10852 см3, а мощность его составляла 210 лошадиных сил. Затем показатели мощности пришлось расширить от 180 л.с. до 360. Эти грузовики комплектовались пневмоусилителем сцепления, 5-ступенчатой коробкой с синхронизаторами.

Устройство дизеля

Конструкция этих моторов, если сравнивать их с другими, работающими на дизельном топливе, имеет некоторые преимущества. Агрегат имеет сравнительно небольшие габариты, а также обладает меньшей массой в сравнении с тем же ЯМЗ 238.
Устройства камаз 740
Крутящий момент от мотора на основные узлы передается посредством прямозубых шестеренок. Так, на шестернях работают приводы системы газораспределения, насосов и компрессоров, а также гидроусилитель. Данный двигатель (КамАЗ 740) обладает хорошим запуском даже при очень низкой температуре окружающей среды. Это стало возможным благодаря мощности аккумулятора, стартера и нагревателя агрегатов перед запуском.

Технические характеристики двигателя

Модель силовых установок получила название – дизель КамАЗ 740. Цилиндры располагаются в V-образной форме. Коленвал вращается в правую сторону. Цилиндры имеют размер 120 мм, глубину - 120 мм. Двигатель КамАЗ 740 с рабочим объемом в 10,85 л. отличается высокой степенью сжатия - 17. Мощность по паспорту в кВт составляет от 154 до 210. Максимальный крутящий момент - 650 кгс/м. Минимальный расход топлива равен 165 л, максимальный - 178 л. На каждом цилиндре присутствует один впускной клапан и, соответственно, один выпускной.

Рассмотрим двигатель КамАЗ 740, устройство различных узлов и систем.

Блок цилиндров. Этот узел не что иное, как деталь корпуса агрегата. Он предназначается для монтажа и закрепления всех механизмов и основных систем. Блок цилиндров выполнен в виде монолитной литой конструкции. Деталь имеет технологические отверстия, а также каналы для смазки и охлаждения. В верхней части этого блока располагаются гнезда под гильзы. Также корпус оснащен каналами и полостями для прохода охлаждающей жидкости. Нижняя часть блока цилиндров также служит картером. Здесь же установлен коленвал. Картер имеет два технологических отверстия для смазки. Внутри узел имеет перегородки со специальными ребрами жесткости. В этих перегородках и стенках картера сделаны специальные расточки, которые закрываются крышками. Эти детали служат опорами для коленвала. Блок оснащен опорами для распределительного вала, также здесь размещаются толкатели газораспределительного механизма. Гильзы служат в качестве направляющих для поршней. Вместе с головкой блока они образуют специальную полость, которая является камерой сгорания топлива. Гильзы изготавливаются из особого чугуна, а также проходят закалку электричеством. Верхняя часть плоскости представлена головками цилиндров. Каждый из них со своей собственной головкой. Эти части изготовлены из алюминия. Каждая головка внутри имеет рубашку охлаждения, которая в свою очередь соединена с рубашкой блока. Также каждая головка имеет смазочные отверстия, клапаны для впуска и выпуска, специальное гнездо под форсунку.

Устройство и работа смазочной системы

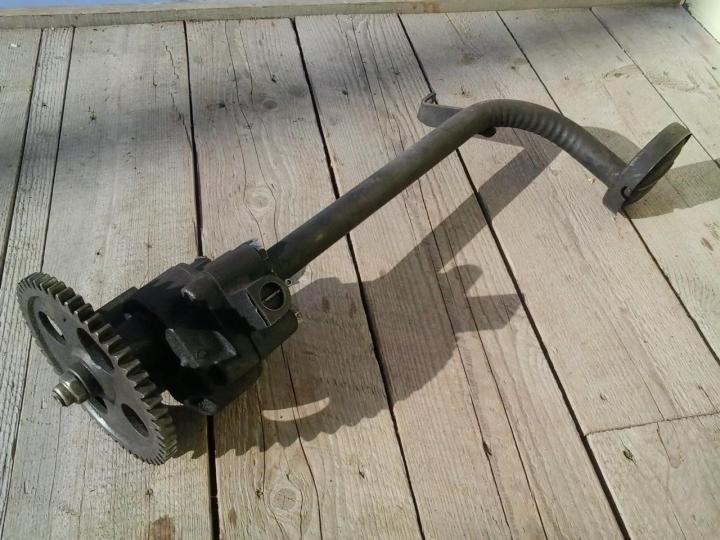

Двигатель КамАЗ 740 оснащается смазочной системой комбинированного типа. В зависимости от того, где размещены и в каких условиях работают трущиеся детали, масло подается различными способами. Система может разбрызгивать, подавать масло под низким давлением, либо пускать ее самотеком. Устройство подает масло под давлением к деталям, которые больше подвержены износу и работают в особенно нагруженных узлах. Этот узел состоит из основных приборов и устройств, в которых хранится смазка, устройств фильтрации и подвода, а также охлаждения масла. Масло проходит из поддона на маслоприемник, проходит через специальный фильтр в виде сетки. Затем оно поступает к маслонасосу. Из секции нагнетания через специальный канал смазка подается в масляный фильтр, а затем на магистрали. Далее, по смазочным каналам под давлением проходит смазывание ГБЦ и блока цилиндров, а затем к другим узлам, таким как коленвал, газораспределительный механизм, компрессор и топливный насос.
Устройства камаз 740
В цилиндрах лишняя смазка снимается при помощи маслосъемных колец, а затем уходит через поршневые канавки далее. Так смазывается опора поршневого пальца в верхней головке. Из основной магистрали масло подается к термосиловому датчику. Если открыт кран, который включает гидромуфту, тогда обрабатывается и муфта. Если же он находится в закрытом положении, то из фильтров центробежной очистки жидкость подается в поддон. Если смазки недостаточно, то падает мощность, а также детали терпят повышенный износ, мотор перегревается, плавятся подшипники, а поршни могут заклинить.

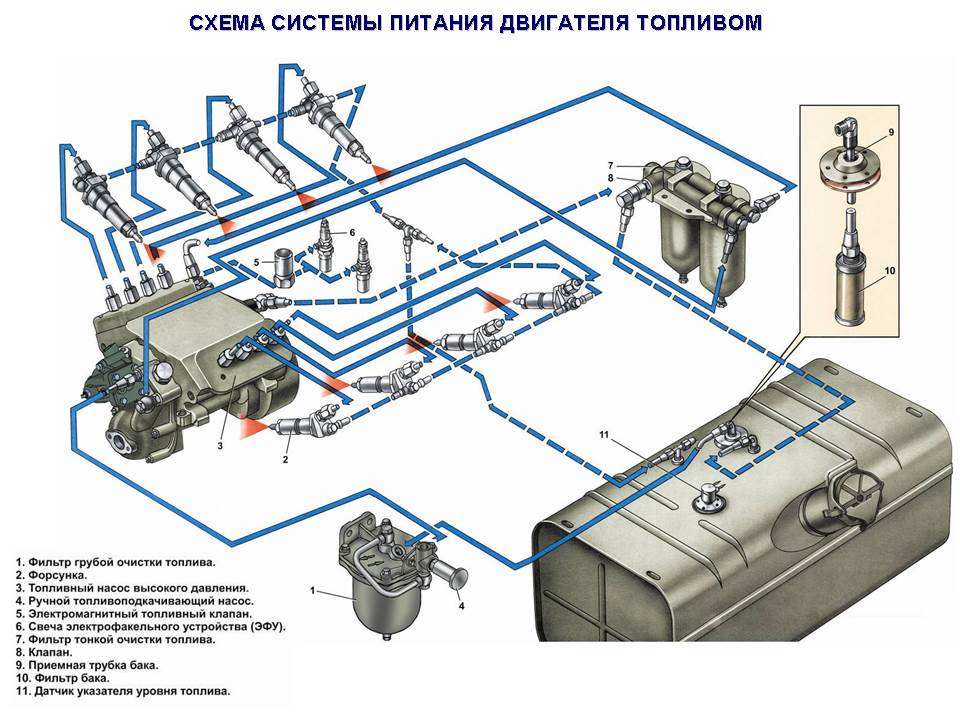

Система питания двигателя КамАЗ 740

На этом наш обзор не заканчивается. Мы рассмотрели сам двигатель КамАЗ 740, устройство и систему смазки. Теперь познакомимся со схемой питания. Узлы питания предназначены для того, чтобы хранить топливо, очищать, а затем распылять его в камеры сгорания в соответствии с режимом работы силового агрегата. Двигатель КамАЗ 740 оснащен узлом питания разделительного типа. Здесь разделены ТНВД и форсунки. Система состоит из баков для хранения дизельного горючего, топливных фильтров, насоса низкого давления, ТНВД, а также топливопроводов.

Как это работает?

Из топливных баков посредством насоса для подкачки горючее проходит на фильтры очистки. Затем по сети топливопродов низкого давления солярка подается на ТНВД. После ТНВД закачивает дизель под высоким давлением порциями, исходя из режимов работы мотора, через форсунки в цилиндры и камеры сгорания. Форсунки, в свою очередь, распыляют смесь. Лишняя солярка попадает снова в бак посредством перепускного клапана. Система охлаждения двигателя КамАЗ 740 Охлаждение представлено в виде закрытой системы с жидким охладителем и принудительной циркуляцией. В принципе, схема работы этой системы ничем не отличается от привычной для всех марок автомобилей. Если есть схема двигателя КамАЗ 740, то там можно посмотреть более подробно.

Система охлаждения двигателя КамАЗ 740

Охлаждение представлено в виде закрытой системы с жидким охладителем и принудительной циркуляцией. В принципе, схема работы этой системы ничем не отличается от привычной для всех марок автомобилей. Если есть схема двигателя КамАЗ 740, то там можно посмотреть более подробно.
Система охлаждения двигателя КамАЗ 740
ОЖ циркулирует под воздействием центробежного насоса. Сначала антифриз попадает в полость левого ряда цилиндров, далее через трубку – в правую полость. Затем смесь омывает гильзы цилиндров, а затем через отверстия – полость ГБЦ. Дальше горячий охладитель поступает в термостаты, а затем либо в радиатор, либо в водяной насос. Температурные режимы регулируются посредством термостатов и гидромуфт.

Основные неисправности двигателя камаз 740

Среди владельцев этого автомобиля основными неисправностями моторов КамАЗ 740 считается резкое снижение и скачки мощности, повышение расхода смазочных материалов и топлива. Также популярная неисправность заключается в высокой дымности выхлопа. Не редкость и падение давления в смазочной системе. Агрегат может неустойчиво работать на холостом ходу, иногда наблюдаться разные посторонние звуки в различных узлах. В основном неисправности связаны с коленчатым валом. Возможна утечка охлаждающей жидкости.
Если агрегат использовался на пределе возможностей, а чаще - если не имел должного обслуживания двигатель КамАЗ 740, ремонт неизбежен. Но после капитального ремонта машина сможет снова работать в полную силу, а возможно, даже и гораздо лучше.
Продольный разрез двигателя
Продольный разрез двигателя
1 - ТНВД; 2 - привод ТНВД; 3 - компрессор; 4 - фильтр тонкой очистки топлива; 5 - картер агрегатов; 6 - турбокомпрессор; 7 - маховик; 8 - картер маховика; 9 - коленчатый вал; 10 - масляный картер; 11 - форсунка охлаждения поршня; 12 - масляный насос; 13 - гаситель крутильных колебаний; 14 - шкив привода водяного насоса и генератора; 15 - вентилятор с вязкостной муфтой; 16 - кронштейн крепления обечайки вентилятора; 17 - обечайка вентилятора; 18-шестерня привода насоса масляного откачивающего.
Поперечный разрез двигателя
Поперечный разрез двигателя
1 - коллектор выпускной; 2 - головка цилиндра; 3 - блок цилиндров; 4 - поршень; 5 - стартер; 6 - фильтр масляный; 7 - водомасляный теплообменник; 8 - форсунка; 9 - коллектор впускной; 10 - труба подводящая; 11 - привод управления регулятором ТНВД; 12 - маслоналивная горловина; 13 - бачок насоса гидроусилителя руля. Цены Сегодня такой агрегат все еще можно приобрести. На двигатель КамАЗ 740 цена составит, в зависимости от комплектации и мощности, от 550 000 рублей за модель с мощностью в 240 л. с. до 600 000 рублей за модель мощностью в 320 л. с. Конечно, можно приобрести и гораздо дешевле. Рынок моторов с пробегом на сегодняшний момент предлагает очень много вариантов по более низким ценам. Итак, мы выяснили все особенности "камазовского" двигателя.
