Схема и устройство водяной помпы Камаз 740

Водяной насос системы охлаждения автомобилей КамАЗ центробежного типа, крепится к левой передней части блока цилиндров. На двухручьевой шкив насоса передача крутящего момента осуществляется от шкива гидромуфты, частота вращения которого равна частоте вращения коленвала.




Помпа Камаз 740
В корпусе насоса вращается валик в подшипниках полузакрытого типа. Смазка шарикоподшипников в процессе эксплуатации осуществляется через масленку. Манжета служит для предотвращения попадания рабочей жидкости в подшипники в случае нарушения герметичности торцового уплотнения. Упорное кольцо препятствует подшипнику перемещаться в осевом направлении. На концы валика напрессованы крыльчатка и шкив на сегментной шпонке, который дополнительно закреплен болтом. В корпусе помпы 740.1307010-02 выполнены два отверстия. Через верхнее отверстие водяного насоса КамАЗ осуществляется вентиляция полости между уплотнением и подшипником. Нижнее отверстие предназначено для контроля герметичности торцового уплотнения и одновременно выполняет функцию дренажного отверстия. При выявлении течи рабочей жидкости из нижнего отверстия торцовое уплотнение подлежит замене. Оба отверстия в процессе эксплуатации не должны быть закупоренными, поскольку такое состояние может привести к выходу из строя подшипников.
Схема водяной помпы Камаз 740

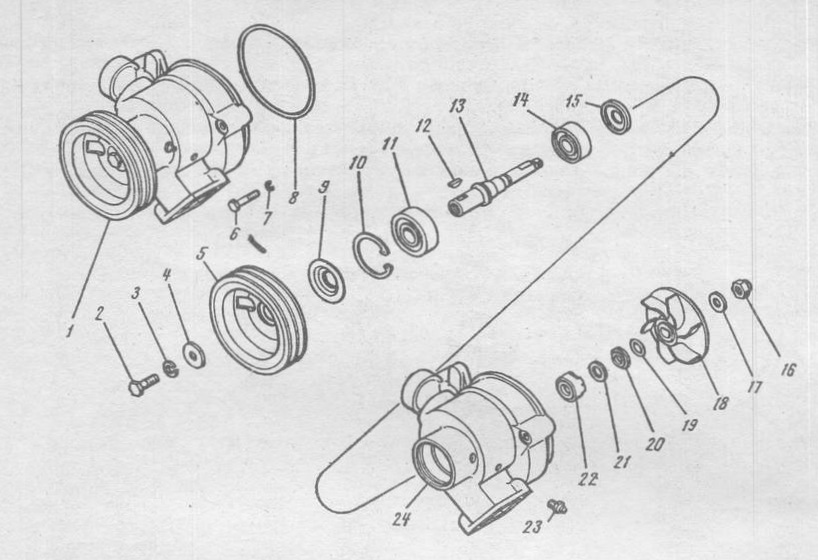

1 — насос водяной в сборе; 2, 6 — болт; 3, 7 — шайба пружинная; 4 — шайба плоская; 5 — шкив привода; 8, 19 — кольцо уплотнительное; 9 — шайба пылеотражательная; 10 — кольцо упорное; 11 — подшипник передний; 12 — шпонка сегментная; 13 — валик; 14 — подшипник задний; 15 — шайба водоотражающая; 16 — гайка колпачковая; 17 — шайба стопорная; 18 — крыльчатка; 20 — обойма кольца; 21 — кольцо упорное торцевого уплотнения; 22 — сальник в сборе; 23 — масленка; 24 — корпус насоса.
Схема водяной помпы Камаз 740

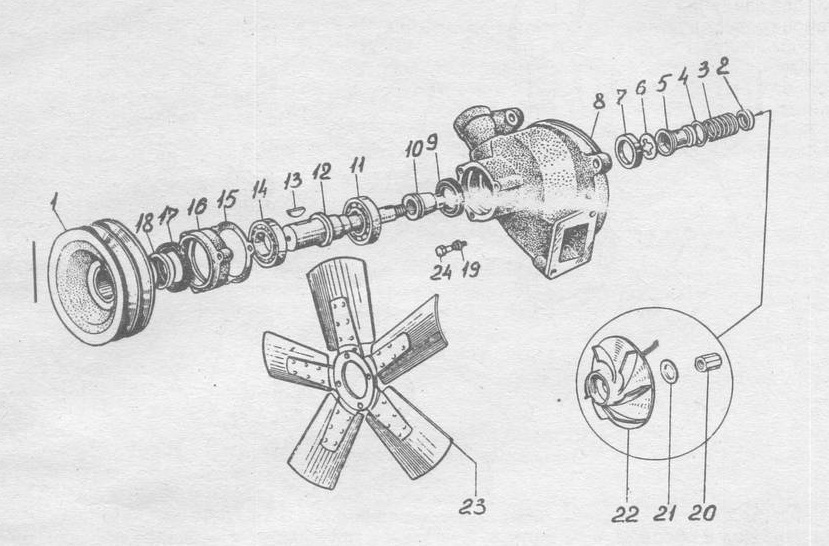

1 — шкив привода водяного насоса в сборе; 2 — обойма манжеты торцевого уплотнения малая; 3 — пружина торцевого уплотнения водяного насоса; 4 — обойма манжеты торцевого уплотнения большая; 5 — манжета торцевого уплотнения водяного насоса; 6 — кольцо упорное торцевого уплотнения водяного насоса; 7 — кольцо корпуса водяного насоса; 8 — корпус водяного насоса; 9 — манжета корпуса насоса в сборе с пружиной; 10 — задняя втулка манжеты водяного насоса; 11 — шарикоподшипник водяного насоса задний; 12 — валик водяного насоса; 13 — шпонка сегментная шкива; 14 — передний шарикоподшипник; 15 — прокладка корпуса манжеты водяного насоса; 16 — корпус манжеты; 17 — манжета с пружиной в сборе; 18 — втулка манжеты; 19 — шайба плоская; 20 — гайка колпачковая; 21 — шайба стопорная; 22 — крыльчатка водяного насоса; 23 — крыльчатка вентилятора в сборе; 24 — болт крепления крышки корпуса.
