Схема и устройство масляного насоса Камаз 740

Масляный насос закреплен на нижней плоскости блока цилиндров. Ведущее зубчатое колесо напрессовано на передний конец коленчатого вала и имеет 64 зуба, ведомое 52, то есть передаточное отношение 0.8125.




Зазор в зацеплении приводных зубчатых колес регулируется прокладками, устанавливаемыми между привалочными плоскостями насоса и блока, который должен быть 0,15-0,35 мм, момент затяжки болтов крепления масляного насоса к блоку должен быть 49-68.6 Н.м (5-7 кгс.м).
Масляный насос Камаз 740
Масляный насос: I - шестерня привода масляного насоса; 2 - корпус основной нагнетательной секция; 3 - ведущая шестерня нагнетающей секции; 4 - проставка; 5 -ведущая шестерня радиаторной секции; 6 - корпус радиаторной секции; 7 -ведомая шестерня радиаторной секции; 8 - ведомая шестерня нагнетающей секции; 9 - предохранительный клапан нагнетающей секции; 10 - пробка; II - дифференциальный клапан; 12 - предохранительный клапан радиатор-ной секции; 13 - регулировочные шайбы. Масляный насос двухсекционный, шестеренчатого типа. Основная секция 2 нагнетает масло в систему смазки двигателя; радиаторная секция 6 - в фильтр центробежной очистки, а затем в масляный радиатор. Секции насоса отделены друг от друга проставкой, имеющей общее всасывающее отверстие. Ведущие шестерни 3 и 5 напрессованы на ведущий валик, который вращается в подшипниках скольжения, установленных в корпусах обеих секций. Ведомые шестерни 7 и 5 с подшипниками скольжения установлены на ось масляного насоса, которая предохранена от выпадания стопорным кольцом. Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость. Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость. Дифференциальный клапан 11, установленный в корпусе 2, предназначен для ограничения давления в главной магистрали и отрегулирован на давление начала открытия 4.4,5 кгс/см . Нагнетающая секция насоса работает по контуру насос-поддон до тех пор, пока давление масла в системе не выровняется до нормы. Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала. Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

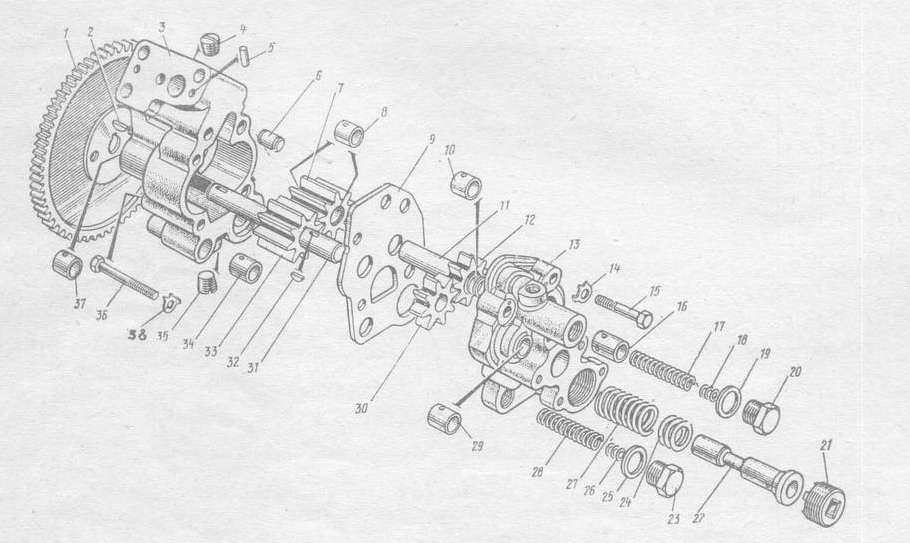

Масляный насос Камаз 740 в разборе
Насос масляный: 1 — ведомая шестерня привода масляного насоса; 2 — сегментная шпонка ведущей шестерни; 3 — корпус нагнетающей секции со втулкой в сборе; 4 — пробка масляного клапана радиаторной секции; 5 — установочный штифт; 6 — установочная втулка корпуса нагнетающей секции; 7 — шестерня ведомая нагнетающей секции в сборе; 8, 10 — втулка оси ведомая шестерен; 9 — проставка масляного насоса; 11 — ось ведомых шестерен; 12 — ведомая шестерня радиаторной секции а сборе; 13 — корпус радиаторной секции со втулкой в сборе; 14, 38 — шайба замковая; 15 — болт стяжной масляного насоса; 16— клапан предохранительный; 17 — пружина предохранительного клапана радиаторной секции; 18, 24, 26 — шайба регулировочная; 19, 25 — прокладка пробки предохранительного клапана; 20 — пробка предохранительного клапана радиаторной секции; 21 — пробка клапана системы смазки; 22 — клапан системы смазки; 23 — пробка предохранительного клапана; 27 — пружина клапана системы смазки; 28 — пружина предохранительного клапана нагнетающей секции; 29 — втулка валика масляного насоса; 30 — шестерня ведущая радиаторной секции; 31 — валик ведущей шестерни масляного насоса; 32 — сегментная шпонка ведущей Шестерни радиаторной секции; 33 — ведущая шестерня нагнетающей секции; 34 — клапан предохранительный нагнетающей секции; 35 — пробка масляных клапанов нагнетающей секции; 36 — стяжной болт масляного насоса: 37 — втулка валика масляного насоса.
