Системы охлаждения двигателя Камаз 740

Системы охлаждения предназначена для обеспечения оптимального теплового режима работы двигателя. Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости.




К основным агрегатам и узлам системы охлаждения относятся: радиатор, вентилятор с вязкостной или электромагнитной муфтой привода или без нее, кожух вентилятора, расширительный бачок, корпус водяных каналов, водяной насос, термостаты, каналы и соединительные трубопроводы для прохода охлаждающей жидкости.

Тепловой режим двигателя регулируется автоматически:

  • двумя управляющими направлением потока охлаждающей жидкости в зависимости от ее температуры на выходе из двигателя термостатами; температура должна находиться в пределах 75…95 °С;
  • вязкостной муфтой привода вентилятора в зависимости от температуры воздуха перед вентилятором или охлаждающей жидкости на выходе из двигателя.
Системы охлаждения двигателя Камаз 740
От вращения коленчатого вала двигателя через привод приводится в действие водяной насос. В приёмной полости водяного насоса при вращении крыльчатки создаётся разряжение. Охлаждающая жидкость за счёт разряжения поступает из нижнего бачка радиатора в водяной насос, а из него нагнетается в рубашку охлаждения блока цилиндров, оттуда в рубашки головок блока и далее к термостату. Если температура охлаждающей жидкости менее 75 C, термостаты закрыты и жидкость циркулирует, минуя радиатор. При достижении температуры охлаждающей жидкости 95 C термостаты полностью открываются, и охлаждающая жидкость циркулирует через радиатор, охлаждаясь там потоком воздуха, создаваемым вентилятором.

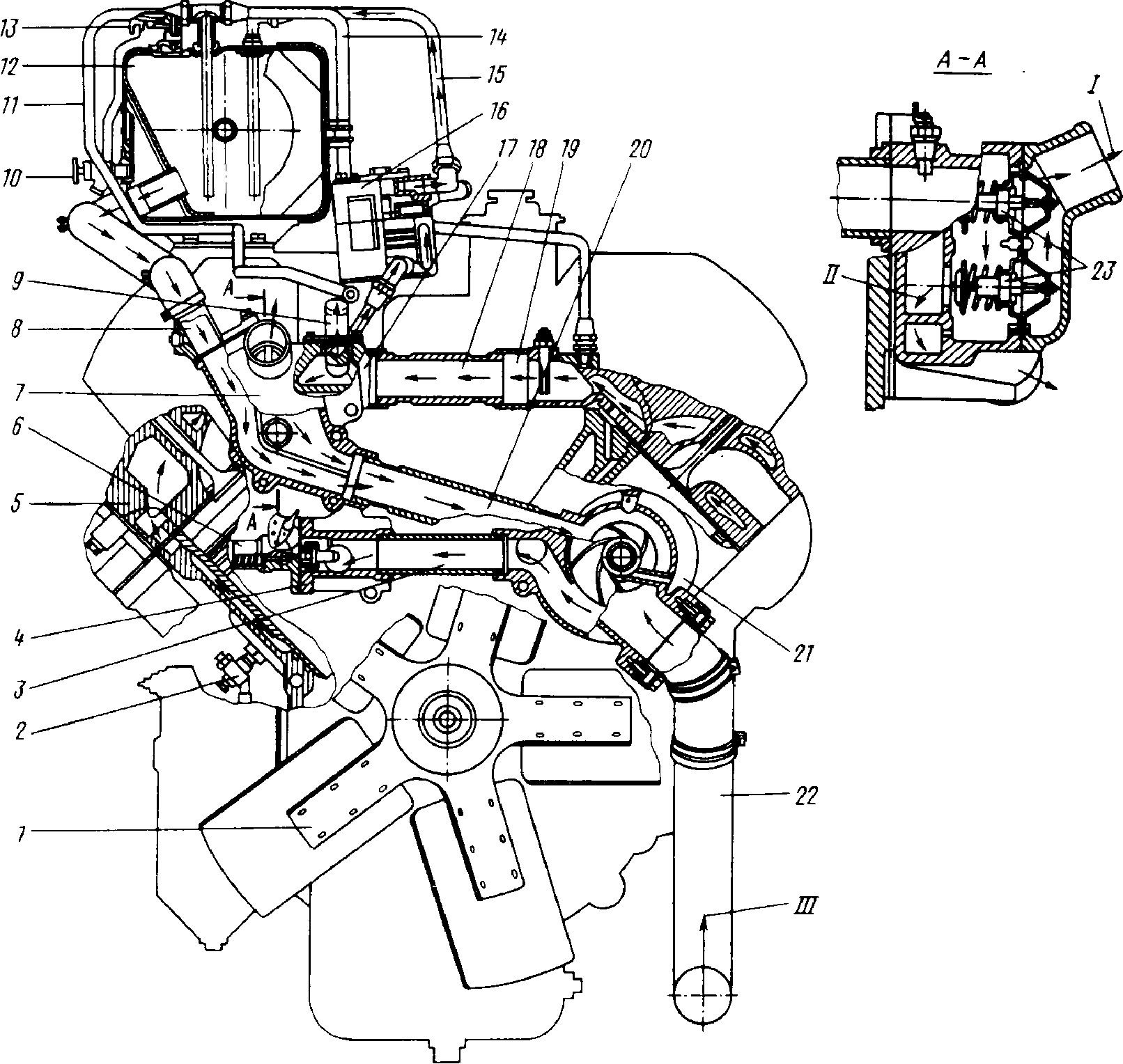

Схема рубашки охлаждения Камаз 740
Схема рубашки охлаждения: 1 – вентилятор; 2 – сливной кран системы охлаждения; 3 – труба подводящая правого полу блока; 4 – патрубок подводящей трубы; 5 – головка цилиндров; 6 – выключатель гидромуфты привода вен­тилятора; 7 – коробка термостатов; 8 – патрубок отвода воды из бачка в водяной насос; 9 – патрубок отвода воды в отопитель; 10 – кран контроля уровня охлаждающей жидкости; 11 – труба воздухоотводящая от радиатора; 12 – бачок расширительный; 13 – пробка паро-воздушная; 14 – трубка перепускная от двигателя к расширительному бачку; 15 – трубка соединительная от компрессора к бачку; 16 – комп­рессор; 17 – труба водосборная правая; 18 – труба водяная соединительная; 19 – труба водосборная левая; 20 – труба перепускная термостатов; 21 – насос водяной; 22 – колено отводящего патрубка водяного трубопровода; 23 – термостат; I - в радиатор при открытых термостатах; II – в насос при закрытых термостатах; III - из радиатора.

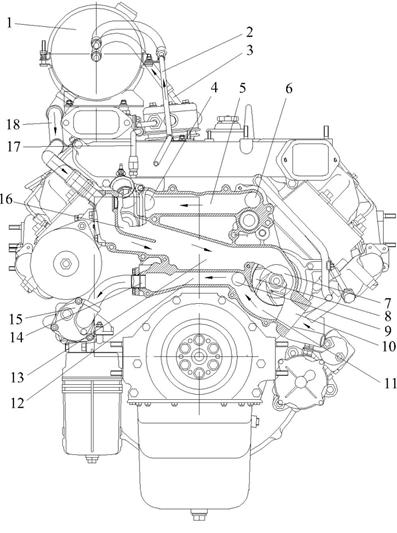

Схема системы охлаждения: 1 – расширительный бачок; 2 – пароотводящая трубка; 3 – трубка отвода воздуха из компрессора; 4 – канал выхода жидкости из правого ряда цилиндров; 5 – соединительный канал; 6 – канал выхода жидкости из левого ряда цилиндров; 7 – входная полость водяного насоса; 8 – водяной насос; 9 – канал входа жидкости в левый ряд блока; 10 – канал подвода жидкости в насос из радиатора; 11 – выходная полость насоса; 12 – соединительный канал; 13 –перепускной канал из водяной коробки на вход насоса; 14 – канал отвода жидкости в теплообменник масляный; 15 – теплообменник масляный; 16 – водяная коробка; 17 – трубка подвода жидкости в компрессор; 18 – перепускная труба. Во время работы двигателя циркуляция охлаждающей жидкости в системе создается водяным насосом. Охлаждающая жидкость из насоса нагнетается в полость охлаждения левого ряда цилиндров через канал 9, а через канал 14 и водомасляный теплообменник в полость охлаждения правого ряда цилиндров. Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость через отверстия в верхних привалочных плоскостях блока цилиндров поступает в полости охлаждения головок цилиндров. Из головок цилиндров нагретая жидкость по каналам 4, 5 и 6 поступает в водяную коробку корпуса водяных каналов 16, из которой, в зависимости от температуры, направляется в радиатор или на вход насоса. Проходящая по каналу 14 жидкость попадает в масляный теплообменник 15, где происходит передача тепла от масла в охлаждающую жидкость. Из теплообменника охлаждающая жидкость направляется в водяную рубашку блока цилиндров в зоне расположения четвертого цилиндра. По требованию потребителей вентилятор может располагаться выше оси коленчатого вала (для капотных машин) или устанавливаться отдельно от двигателя (автобусные комплектации двигателей). Расширительный бачок при этом может устанавливаться не на двигателе, а силами разработчика изделия в другом месте. Принцип работы системы при этом аналогичен описанной.
