Регулировка зазоров клапанов Камаз 740

Для регулировки клапанов вам понадобится некоторый инструмент. Ключ на 13, ключ на 14, отвертка, щуп, вороток, и ключи для протяжки головки блока цилиндров и стоек коромысел. Регулировку клапанов на автомобилях КамАЗ следует начинать не ранее чем через пол часа после останова двигателя, то есть на холодном двигателе.




Регулировка зазоров клапанов Камаз 740
После того как двигатель КамАЗ-740 остыл, вы должны снять клапанные крышки, таким образом коромысла и стержни клапанов быстрее остынут. На топливном насосе высокого давления есть рычаг - его нужно установить в положение остановка, это предотвратит случайный запуск двигателя. Также у вас должен быть ломик-пруток или большая крестовая отвертка, она вам тут пригодится.

Порядок выполнения работ по регулировке зазоров клапанов двигателей КамАЗ 740

1. Снять крышки головок цилиндров. Проверьте моменты за­тяжки и при необходимости затяните болты крепления голо­вок цилиндров 157-176 Н/м (16-18 кгс/м); 2. Установить фик­сатор маховика в нижнее положение; 3. Снять крышку люка в нижней части картера сцепления. Вставляя ломик в отвер­стие на маховике проворачивать коленчатый вал, пока фик­сатор не войдет в зацепление с маховиком. При регулировке коленчатый вал устанавливается после­довательно в положения I-IV, которые определяются его по­воротом относительно начала впрыскивания в первом ци­линдре на угол, указанный ниже. Впрыскивание топлива в первом цилиндре мотора на­чинается, когда фиксатор маховика входит в зацепление с маховиком, а метка на приводе ТНВД находится вверху. При каждом положении коленчатого вала регулировать одно­временно зазоры клапанов двух цилиндров в порядке их ра­боты.
Снимите крышку картера сцепления
Вращайте коленвал КамАЗ ломиком
4. Проверить положение меток на торце корпуса муфты опережения впрыскивания топлива и фланца ведущей полу­муфты привода ТНВД. Если риски находятся внизу, вывести фиксатор из зацепления с маховиком, провернуть коленча­тый вал на один оборот, при этом фиксатор должен войти в зацепление с маховиком;
Метки муфта ТНВД КамАЗ
5. Установить фиксатор в верхнее положение;
Фиксатор маховика КамАЗ
6. Провернуть коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны махови­ка) на угол 60 гр. угловое расстояние между двумя соседними отверстиями соответствует 30 гр., т. е. в положение I, при этом клапаны первого и пятого цилиндров должны быть закрыты (штанги клапанов легко проворачиваются от усилия руки); 7. Проверить Моменты затяжки гаек крепления стоек коромысел 42-54 Н/м (4,3-5,5 кгс/м) регулируемых цилиндров и при необходимости затянуть их; 8. Проверьте щупом зазоры меж­ду носками коромысел и торцами стержней клапанов перво­го и пятого цилиндров. Щупы толщиной 0,3 миллиметра для впускно­го и 0,4 миллиметра для выпускного клапанов (передние клапаны правого ряда цилиндров впускные, левого ряда — выпускные). Закручивая или ослабляя регулировочный винт, добейтесь того, чтобы щуп двигался между коромыслом и стержнем, с небольшим усилием не сгибаясь. Не вынимая щуп, закручивайте контргайку, удерживая регулировочный винт от проворачивания, отвёрткой. Снова проверьте, как двигается щуп. Для проверки можете попробовать вставить в зазор щуп толщиной 0,35 мм, он не должен проходить в отрегулированный зазор для впускного клапана. И соответственно щуп 0,45 не должен входить в отрегулированный зазор выпускного клапана. Желательно проверить штанги (штанга должна вращаться без заеданий), в противном случае она может иметь изогнутость. Это потребует её замены или ремонта. Отрегулировав зазоры на первом цилиндре, переходите к пятому цилиндру (он находится на противоположной стороне двигателя) и выполните регулировку, так же, как и на первом цилиндре.
Зазоры для впускного и выпускного клапанов КамАЗ
9. Дальнейшую регулировку зазоров в клапанном механизме проводить попарно в цилиндрах: - четвертом и втором (положение II); - шестом и третьем (положение III); - седьмом и восьмом (положение IV), прово­рачивая коленчатый вал по ходу вращения каждый раз на 180гр;

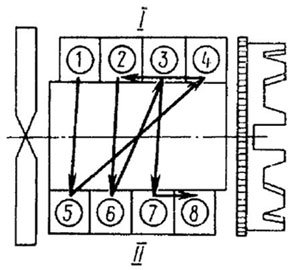

Нумерация и порядок работы цилиндров двигателя КамАЗ-740
10. Пустить мотор и проверить его работу, при правильно отрегулированных зазорах стука в клапанном механизме не должно быть; 11. Установить крышки люка картера сцепления и головок цилиндров. Регулировка зазоров клапанов КамАЗ завершена. Данная процедура требует определённых навыков и знаний. Если вы не уверены что сможете произвести работу самостоятельно — обратитесь за помощью к специалистам.
