Гидромуфта привода вентилятора Камаз 740

Гидромуфта привода вентилятора предназначена для передачи крутящего момента от коленчатого вала к вентилятору, а также для гашения колебаний нагрузок, которые возникают при резком изменении частоты вращения коленчатого вала. Ведущая часть гидромуфты состоит из ведущего вала с кожухом, ведущего колеса и шкива. Ведомая часть гидромуфты вращается на двух шариковых подшипниках и состоит из ведомого колеса с валом, на котором крепится ступица вентилятора. Уплотняется гидромуфта двумя резиновыми манжетами.




Вентилятор может работать в трёх режимах в зависимости от положения крана включения: в автоматическом, когда температура охлаждающей жидкости поддерживается в пределах 86-90C, - положение крана «В»; при отключённом вентиляторе кран включается в положение «О»; при третьем режиме вентилятор включён постоянно – работа на таком режиме допустима кратковременно. В корпусе включателя расположены термосиловой элемент, золотник и возвратная пружина.

Гидромуфта Камаз 740
При повышении температуры охлаждающей жидкости до 95C шток термосилового элемента перемещает золотник и масло из системы смазки двигателя поступает под давлением в полость гидромуфты. Центробежной силой масло отбрасывается к краю вращающегося ведущего колеса и, ударяясь о лопатки ведомого колеса, приводит его во вращение вместе с валом вентилятора. Сливается масло в поддон картера. При положении температуры охлаждающей жидкости ниже 86C золотник под действием возвратной пружины перекрывает доступ масла – вентилятор отключается. Автоматическая муфта включения вентилятора обеспечивает поддержание оптимального теплового режима двигателя и снижает расход мощности двигателя, повышая экономичность его работы.

Эксплуатация, обслуживание и ремонт гидромуфты

Гидравлическая муфта не нуждается в каком-либо специальном техническом обслуживании — она может на протяжении многих лет бесперебойно работать, обеспечивая надежное включение и отключение вентилятора. Однако с течением времени детали гидромуфты подвергаются износу, в результате чего весь узел может выйти из строя. В этом случае вентилятор может вращаться с пониженной скоростью или вовсе не включаться, что чревато перегревом мотора. При поломке гидромуфту необходимо как можно скорее заменить. Обычно гидравлическую муфту меняют в сборе с передней крышкой блока — этот вариант наиболее простой, он требует минимальных затрат времени и сил. Дело в том, что снятие, разборка, ремонт и сборка гидромуфты — дело довольно сложное и требующее применения специального инструмента. Кроме того, после сборки гидромуфты необходимо провести ее испытания и регулировку на стенде, что доступно только сервисам. Следует отметить, что для замены крышки в сборе с гидромуфтой требуется частичное снятие и подъем двигателя, однако эту операцию провести гораздо проще, чем ремонт гидромуфты. Если гидромуфта не нуждается в каком-либо обслуживании, то выключатель-регулятор гидромуфты время от времени требует вмешательства водителя. В частности, можно изменять пороговую температуру, при которой включается гидромуфта. Это делается изменением количества регулировочных колец, расположенных между термосиловым датчиком и корпусом регулятора. Но чаще всего приходится уменьшать количество колец, но только в том случае, если температура силового агрегата во время работы не снижается меньше 105°C. Также может потребоваться принудительное постоянное включение и отключение вентилятора. Включать его рекомендуется при чрезмерном росте температуры мотора, отключать — при падении температуры ниже нормы. Обычно такие ситуации возникают при различных поломках системы охлаждения, так что указанные режимы считаются аварийными. При возникновении таких ситуаций необходимо как можно скорее выявить и устранить неисправность. В целом, привод вентилятора на основе гидравлической муфты отличается надежностью и эффективно выполняют свои функции, он обладает значительным ресурсом и обычно не доставляет проблем водителю грузовика.

Конструкция гидромуфты КАМАЗ

Гидромуфта Камаз
Гидравлическая муфта имеет несложное устройство. Ее основу составляет ведущее колесо, выполненное в виде разрезанного вдоль тора («бублика»), и посредством нескольких болтов соединенное с кожухом. Сам кожух жестко смонтирован на ведущем валу, который, в свою очередь, с помощью подшипника монтируется на задней стенке муфты. Ведущий вал имеет шлицевое соединение с валом привода муфты, играющим роль посредника между муфтой и коленвалом. С внешней стороны к ведущему колесу крепится кольцевая ступица шкива и сам шкив привода генератора. Внутри кожуха расположено ведомое колесо, которое также представляет собой разрезанный тор, повернутый плоской стороной к ведущему колесу. Во внутренних поверхностях обоих колес, имеющих тороидальную форму, предусмотрены лопатки, расположенные по радиусу. Колеса являются цельнолитыми (с лопатками), что значительно повышает их надежность и прочность. В ведущем колесе муфты насчитывается 33 лопатки, в ведомом — на одну меньше. Между колесами имеется небольшой зазор, который необходим для подачи и удаления масла. Пространство между колесами и их повернутые друг к другу внутренние поверхности образуют рабочую полость гидравлической муфты. С ведомым колесом жестко соединен ведомый вал, который пропущен через отверстие в центре ведущего колеса и через ступицу шкива, и оканчивается ступицей вентилятора. Крыльчатка вентилятора монтируется на ступицу с помощью болтов и при необходимости ее можно снять. Ведомый вал опирается на один подшипник, расположенный внутри ступицы шкива, второй опорой служит подшипник в кожухе. Весь узел в сборе монтируется в передней крышке блока цилиндров, гидромуфта находится на одной оси с коленчатым валом двигателя. С внешней стороны выходят шкив привода генератора и ступица вентилятора, с внутренней стороны гидромуфта закрыта крышкой, в которой смонтирован подшипник, удерживающий ведущий вал (поэтому данную деталь часто называют корпусом подшипника гидромуфты). Регулятор-выключатель также имеет несложное устройство. Его основу составляет корпус, внутри которого находятся масляные каналы, клапан золотникового типа и термосиловой датчик, изменяющий свою длину в зависимости от температуры. Данный узел устанавливается на правый блок цилиндров, на впускной патрубок (через него охлаждающая жидкость подается в водяную рубашку, в данном месте она имеет минимальную температуру), при этом его масляные каналы соединены с главной масляной магистралью двигателя (которая непосредственно соединена с нагнетательной секцией масляного насоса) и масляными каналами в блоке и в корпусе подшипника гидромуфты. Гидромуфта и регулятор-выключатель всегда работают сообща и лишь в крайних случаях требуют вмешательства водителя.

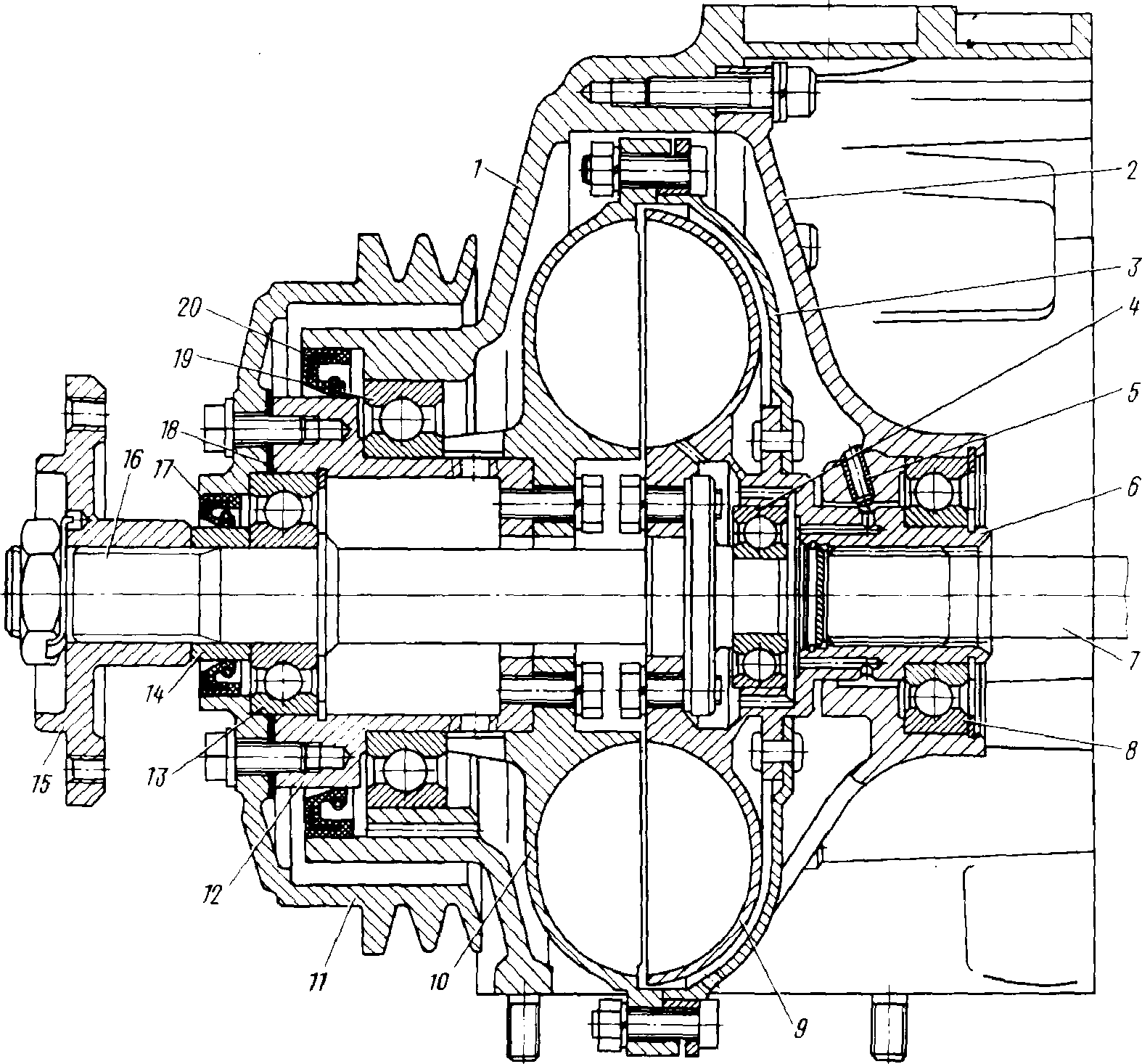

Схема гидромуфты привода вентилятора Камаз 740
Схема гидромуфты: 1 – передняя крышка; 2 – корпус подшипника; 3 – кожух; 4. 8. 13, 19 – шарикоподшипники; 5 – трубка корпуса подшипника; 6 – ведущий вал; 7 – вал привода гидромуфты; 9 – ведомое колесо; 10 – ведущее колесо; 11 – шкив; 12 – вал шкива; 14 – втулка манжеты; 15 – ступица вентилятора; 16 – ведомый вал; 17, 20 – манжеты с пружиной; 18 – прокладка.
